BOARD

La placa base, placa madre, tarjeta madre o board (en inglés motherboard, mainboard) es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el chipset, que sirve como centro de conexión entre el procesador, la memoria RAM, los buses de expansión y otros dispositivos.

Va instalada dentro de una caja que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja.

La placa base, además, incluye un software llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.




La tarjeta madre debe realizar básicamente las siguientes tareas:
• Conexión física.
• Administración, control y distribución de energía eléctrica.
• Comunicación de datos.
• Temporización.
• Sincronismo.
• Control y monitoreo.

Una placa base típica admite los siguientes componentes:

Uno o varios conectores de alimentación: por estos conectores, una alimentación eléctrica proporciona a la placa base los diferentes voltajes necesarios para su funcionamiento.
El zócalo de CPU (a menudo llamado socket): es un receptáculo que recibe el micro-procesador y lo conecta con el resto de la microcomputadora.
Los conectores de memoria RAM (ranura de memoria, en inglés memory slot), en número de 2, 3 o 4 en las placas base comunes, e incluso 6.
El chipset: uno o más circuitos electrónicos, que gestiona las transferencias de datos entre los diferentes componentes de la computadora (microprocesador, memoria, disco duro, etc.).
Un reloj: regula la velocidad de ejecución de las instrucciones del microprocesador y de los periféricos internos.
La CMOS: una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras el equipo no está alimentado por electricidad.
La pila de la CMOS: proporciona la electricidad necesaria para operar el circuito.
La BIOS: un programa registrado en una memoria no volátil (antiguamente en memorias ROM, pero desde hace tiempo se emplean memorias flash). Este programa es específico de la tarjeta y se encarga de la interfaz de bajo nivel entre el microprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del MBR (Master Boot Record), registradas en un disco duro, cuando arranca el
El bus (también llamado bus interno o en inglés (Front Side Bus (FSB)): conecta el microprocesador al chipset.
El bus de memoria conecta el chipset a la memoria temporal.
El bus de expansión (también llamado bus I/O): une el microprocesador a los conectores entrada/salida y a las ranuras de expansión.
Los conectores de entrada/salida que cumplen normalmente con la norma PC 99: estos conectores incluyen:
Los puertos serie, por ejemplo para conectar dispositivos antiguos.
Los puertos paralelos, por ejemplo para la conexión de antiguas impresoras.
Los puertos USB (en inglés Universal Serial Bus), por ejemplo para conectar periféricos recientes.
Los conectores RJ45, para conectarse a una red informática.
Los conectores VGA, para la conexión del monitor de la computadora.
Los conectores IDE o Serial ATA I o II, para conectar dispositivos de almacenamiento, tales como discos duros y discos ópticos.
Los conectores de audio, para conectar dispositivos de audio, tales como altavoces o micrófono.
Los conectores (slots) de expansión: se trata de receptáculos que pueden acoger tarjetas de expansión (estas tarjetas se utilizan para agregar características o aumentar el rendimiento de un ordenador; por ejemplo, un tarjeta gráfica se puede añadir a un ordenador para mejorar el rendimiento 3D en el monitor). Estos puertos pueden ser puertos ISA (interfaz antigua), PCI (en inglés Peripheral Component Interconnect) y, los más recientes, PCI Express.
Con la evolución de las computadoras, más y más características se han integrado en la placa base, tales como circuitos electrónicos para la gestión del vídeo IGP (en inglés Integrated Graphic Processor), de sonido o de redes (10/100 Mbps/1 Gbps), evitando así la adición de tarjetas de expansión.

BATERIA

básicamente se usa para mantener el reloj interno de la computadora actualizado es decir, mantener la fecha y la hora correctas. También contribuye para conservar y mantener la configuración del equipo cuando se apaga la computadora o se corta la corriente eléctrica, ya que envía pequeñas cantidades de energía al chip CMOS (Complementary Metal Oxide Semiconductor) que tiene las instrucciones necesarias para arrancar la computadora.

BIOS



El Sistema Básico de Entrada/Salida o BIOS (Basic Input-Output System ) es un código de software que localiza y reconoce todos los dispositivos necesarios para cargar el sistema operativo en la RAM; es un software muy básico instalado en la placa base que permite que ésta cumpla su cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y configuración del hardware del sistema que, como mínimo, maneja el teclado y proporciona salida básica (emitiendo pitidos normalizados por el altavoz de la computadora si se producen fallos) durante el arranque. El BIOS usualmente está escrito en lenguaje ensamblador. El primer término BIOS apareció en el sistema operativo CP/M, y describe la parte de CP/M que se ejecutaba durante el arranque y que iba unida directamente al hardware (las máquinas de CP/M usualmente tenían un simple cargador arrancable en la ROM, y nada más). La mayoría de las versiones de MS-DOS tienen un archivo llamado "IBMBIO.COM" o "IO.SYS" que es análogo al CP/M BIOS.



El BIOS (Basic Input-Output System) es un sistema básico de entrada/salida que normalmente pasa inadvertido para el usuario final de computadoras. Se encarga de encontrar el sistema operativo y cargarlo en memoria RAM. Posee un componente de hardware y otro de software, este último brinda una interfaz generalmente de texto que permite configurar varias opciones del hardware instalado en la PC, como por ejemplo el reloj, o desde qué dispositivos de almacenamiento iniciará el sistema operativo (Windows, GNU/Linux, Mac OS X, etc.).

El BIOS gestiona al menos el teclado de la computadora, proporcionando incluso una salida bastante básica en forma de sonidos por el altavoz incorporado en la placa base cuando hay algún error, como por ejemplo un dispositivo que falla o debería ser conectado. Estos mensajes de error son utilizados por los técnicos para encontrar soluciones al momento de armar o reparar un equipo. Basic Input/Output System - Sistema básico de entrada/salida de datos). Programa que reside en la memoria EPROM (Ver Memoria BIOS no-volátil). Es un programa tipo firmware. La BIOS es una parte esencial del hardware que es totalmente configurable y es donde se controlan los procesos del flujo de información en el bus del ordenador, entre el sistema operativo y los demás periféricos. También incluye la configuración de aspectos importantísimos de la máquina

BUS DEL SISTEMA

En arquitectura de computadores, el bus es un sistema digital que transfiere datos entre los componentes de un ordenador o entre ordenadores. Está formado por cables o pistas en un circuito impreso, dispositivos como resistencias y condensadores además de circuitos integrados. En los primeros computadores electrónicos, todos los buses eran de tipo paralelo, de manera que la comunicación entre las partes de computador se hacía por medio de cintas o muchas pistas en el circuito impreso, en los cuales cada conductor tiene una función fija y la conexión es sencilla requiriendo únicamente puertos de entrada y de salida para cada dispositivo.



La tendencia en los últimos años es el uso de buses seriales como el USB, Custom Firewire para comunicaciones con periféricos y el reemplazo de buses paralelos para conectar toda clase de dispositivos, incluyendo el microprocesador con el chipset en la propia placa base. Son conexiones con lógica compleja que requieren en algunos casos gran poder de cómputo en los propios dispositivos, pero que poseen grandes ventajas frente al bus paralelo que es menos inteligente.



El bus se puede definir como un conjunto de líneas conductoras de hardware utilizadas para la transmisión de datos entre los componentes de un sistema informático. Un bus es en esencia una ruta compartida que conecta diferentes partes del sistema, como el microprocesador, la controladora de unidad de disco, la memoria y los puertos de entrada/salida (E/S), para permitir la transmisión de información.

PANEL FRONTAL

El panel frontal de la computadora tiene como propósito cubrir el extremo frontal del chasis. Las hay de diferentes diseños atractivos y colores, ofrece también información sobre el estado de su computadora. Otras contienen paneles que ocultan las unidades de disco, interruptores de encendido y reinicio.

Algunos paneles frontales contienen diodos de emisión de luz conocido como LED en el panel frontal. Existen 2 tipos de LED:

el que se enciende cuando la energía se activa y la computadora se prende. Normalmente es de color verde.

el que se enciende cuando se está teniendo acceso al disco duro. Cuando la unidad está buscando, leyendo o escribiendo datosel ELD color rojo, anaranjado o ambar se enciende y centellea.

ZÒCALO O SOCKET


El zócalo o socket (en inglés) es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en las consolas de videojuegos.



Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF (pines) o LGA (contactos).



Funcionamiento:

El zócalo va soldado sobre la placa base de manera que tiene conexión eléctrica con los circuitos del circuito impreso. El procesador se monta de acuerdo a unos puntos de guía (borde de plástico, indicadores gráficos, pines o agujeros faltantes) de manera que cada pin o contacto quede alineado con el respectivo punto del zócalo. Alrededor del área del zócalo, se definen espacios libres, se instalan elementos de sujeción y agujeros, que permiten la instalación de dispositivos de disipación de calor, de manera que el procesador quede entre el zócalo y esos disipadores.

PERIFERICOS

En informática, se denominan periféricos a los aparatos o dispositivos auxiliares e independientes conectados a la unidad central de procesamiento de una computadora.

Se consideran periféricos tanto a las unidades o dispositivos a través de los cuales la computadora se comunica con el mundo exterior, como a los sistemas que almacenan o archivan la información, sirviendo de memoria auxiliar de la memoria principal.

Periféricos de entrada:

Son los que permiten introducir datos externos a la computadora para su posterior tratamiento por parte de la CPU. Estos datos pueden provenir de distintas fuentes, siendo la principal un ser humano. Los periféricos de entrada más habituales son:



Teclado
Micrófono
Escáner
Mouse
Lector de código de barras
Cámara web





Periféricos de salida:

Son los que reciben información que es procesada por la CPU y la reproducen para que sea perceptible para el usuario. Algunos ejemplos son:


Monitor

Impresora

Fax

Tarjeta de Sonido

Parlantes







Periféricos de almacenamiento:

Se encargan de guardar los datos de los que hace uso la CPU para que ésta pueda hacer uso de ellos una vez que han sido eliminados de la memoria principal, ya que ésta se borra cada vez que se apaga la computadora. Pueden ser internos, como un disco duro, o extraíbles, como un CD. Los más comunes son:


Disco duro
Disco flexible
Unidad de CD
Unidad de DVD
Unidad de Blu-ray Unidad de HD DVD Memoria flash Cinta magnética Tarjeta perforada

Memoria portátil Disquete Otros dispositivos de almacenamiento:

Zip (Iomega): Caben 100 Mb y utiliza tecnología magnética.
EZFlyer (SyQuest): Caben 230 Mb y tiene una velocidad de lectura muy alta
SuperDisk LS-120: Caben 200 Mb y utilizan tecnología magneto-óptica.
Magneto-ópticos de 3,5: Caben de 128 Mb a 640 Mb
Jaz (Iomega): Es como el Zip y caben de 1 GB a 2 GB.
Cintas Magnéticas: Caben hasta más de 4 GB.
Pen Drive


Periféricos de comunicación:

Su función es permitir o facilitar la interacción entre dos o más computadoras, o entre una computadora y otro periférico externo a la computadora. Entre ellos se encuentran los siguientes:


Fax-Módem

Tarjeta de red

Hub

Switch

Router

Tarjeta inalámbrica

Tarjeta Bluetooth

viernes, 23 de abril de 2010

RAM


La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio) es donde el computador guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada.

Se le llama RAM por que es posible acceder a cualquier ubicación de ella aleatoria y rápidamente

Físicamente, están constituidas por un conjunto de chips o módulos de chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos.

SIMMs:

Single In-line Memory Module, con 30 ó 72 contactos. Los de 30 contactos pueden manejar 8 bits cada vez, por lo que en un 386 ó 486, que tiene un bus de datos de 32 bits, necesitamos usarlos de 4 en 4 módulos iguales. Miden unos 8,5 cm (30 c.) ó 10,5cm (72 c.) y sus zócalos suelen ser de color blanco.

Los SIMMs de 72 contactos, más modernos, manejan 32 bits, por lo que se usan de 1 en 1 en los 486; en los Pentium se haría de 2 en 2 módulos (iguales), porque el bus de datos de los Pentium es el doble de grande (64 bits).





DIMMs:

más alargados (unos 13 cm), con 168 contactos y en zócalos generalmente negros; llevan dos muescas para facilitar su correcta colocación. Pueden manejar 64 bits de una vez, por lo que pueden usarse de 1 en 1 en los Pentium, K6 y superiores. Existen para voltaje estándar (5 voltios) o reducido (3.3 V).
Y podríamos añadir los módulos SIP, que eran parecidos a los SIMM pero con frágiles patitas soldadas y que no se usan desde hace bastantes años, o cuando toda o parte de la memoria viene soldada en la placa (caso de algunos ordenadores de marca).



DDR:

DDR (Double Data Rate) significa doble tasa de transferencia de datos en español. Son módulos de memoria RAM compuestos por memorias síncronas (SDRAM), disponibles en encapsulado DIMM, que permite la transferencia de datos por dos canales distintos simultáneamente en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima de 1 nibble.

Fueron primero adoptadas en sistemas equipados con procesadores AMD Athlon. Intel con su Pentium 4 en un principio utilizó únicamente memorias RAMBUS, más costosas. Ante el avance en ventas y buen rendimiento de los sistemas AMD basados en DDR SDRAM, Intel se vio obligado a cambiar su estrategia y utilizar memoria DDR, lo que le permitió competir en precio. Son compatibles con los procesadores de Intel Pentium 4 que disponen de un Front Side Bus (FSB) de 64 bits de datos y frecuencias de reloj desde 200 a 400 MHz.



DDR2

DDR2 es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de memoria de acceso aleatorio, que es una de las muchas implementaciones de la DRAM

Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda potencial bajo la misma frecuencia de una DDR SDRAM tradicional (si una DDR a 200 MHz reales entregaba 400 MHz nominales, la DDR2 por esos mismos 200 MHz reales entrega 800 MHz nominales). Este sistema funciona debido a que dentro de las memorias hay un pequeño buffer que es el que guarda la información para luego transmitirla fuera del modulo de memoria, este buffer en el caso de la DDR convencional trabajaba tomando los 2 bits para transmitirlos en 1 sólo ciclo, lo que aumenta la frecuencia final. En las DDR2, el buffer almacena 4 bits para luego enviarlos, lo que a su vez redobla la frecuencia nominal sin necesidad de aumentar la frecuencia real de los módulos de memoria.

CARACTERISTICAS:

Los módulos DDR2 son capaces de trabajar con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta en un mismo ciclo mejorando sustancialmente el ancho de banda potencial bajo la misma frecuencia de una DDR SDRAM tradicional (si una DDR a 200 MHz reales entregaba 400 MHz nominales, la DDR2 por esos mismos 200 MHz reales entrega 800 MHz nominales). Este sistema funciona debido a que dentro de las memorias hay un pequeño buffer que es el que guarda la información para luego transmitirla fuera del modulo de memoria, este buffer en el caso de la DDR convencional trabajaba tomando los 2 bits para transmitirlos en 1 sólo ciclo, lo que aumenta la frecuencia final. En las DDR2, el buffer almacena 4 bits para luego enviarlos, lo que a su vez redobla la frecuencia nominal sin necesidad de aumentar la frecuencia real de los módulos de memoria.



DDR3:

DDR3 es un tipo de memoria RAM. Forma parte de la familia SDRAM de tecnologías de memoria de acceso aleatorio, que es una de las muchas implementaciones de la SDRAM.

El principal beneficio de instalar DDR3 es la habilidad de hacer transferencias de datos ocho veces mas rápido, esto nos permite obtener velocidades pico de transferencia y velocidades de bus más altas que las versiones DDR anteriores. Sin embargo, no hay una reducción en la latencia, la cual es proporcionalmente más alta. Además la DDR3 permite usar integrados de 512 megabits a 8 gigabytes, siendo posible fabricar módulos de hasta 16 Gb.

En febrero de 2009, Samsung Electronics anunció un chip prototipo de 512 MB a 1.066 MHz (la misma velocidad de bus frontal del Pentium 4 Extreme Edition más rápido) con una reducción de consumo de energía de un 40% comparado con los actuales módulos comerciales DDR2, debido a la tecnología de 80 nanómetros usada en el diseño del DDR3 que permite más bajas corrientes de operación y voltajes (1,5 V, comparado con los 1,8 del DDR2 ó los 2,5 del DDR). Dispositivos pequeños, ahorradores de energía, como computadoras portátiles quizás se puedan beneficiar de la tecnología DDR3.

RIMM:

RIMM, acrónimo de Rambus Inline Memory Module, designa a los módulos de memoria RAM que utilizan una tecnología denominada RDRAM, desarrollada por Rambus Inc. a mediados de los años 1990 con el fin de introducir un módulo de memoria con niveles de rendimiento muy superiores a los módulos de memoria SDRAM de 100 Mhz y 133 Mhz disponibles en aquellos años.

Los módulos RIMM RDRAM cuentan con 184 pines y debido a sus altas frecuencias de trabajo requieren de difusores de calor consistentes en una placa metálica que recubre los chips del módulo. Se basan en un bus de datos de 16 bits y están disponibles en velocidades de 300MHz (PC-600), 356 Mhz (PC-700), 400 Mhz (PC-800) y 533 Mhz (PC-1066) que por su pobre bus de 16 bits tenía un rendimiento 4 veces menor que la DDR. La RIMM de 533MHz tiene un rendimiento similar al de un módulo DDR133, a pesar de que sus latencias son 10 veces peores que la DDR.

Inicialmente los módulos RIMM fueron introducidos para su uso en servidores basados en Intel Pentium 4. Rambus no manufactura módulos RIMM si no que tiene un sistema de licencias para que estos sean manufacturados por terceros siendo Samsung el principal fabricante de éstos.

DISCO DURO



Un disco duro o disco rígido (en inglés hard disk drive) es un dispositivo no volátil, que conserva la información aun con la pérdida de energía, que emplea un sistema de grabación magnética digital. Dentro de la carcasa hay una serie de platos metálicos apilados girando a gran velocidad. Sobre los platos se sitúan los cabezales encargados de leer o escribir los impulsos magnéticos. Hay distintos estándares para comunicar un disco duro con la computadora; las interfaces más comunes son Integrated Drive Electronics (IDE, también llamado ATA) , SCSI generalmente usado en servidores, SATA, este último estandarizado en el año 2004 y FC exclusivo para servidores.

COMO FUNCIONA UN DISCO DURO:

1. Una caja metálica hermética protege los componentes internos de las partículas de polvo; que podrían obstruir la estrecha separación entre las cabezas de lectura/escritura y los discos, además de provocar el fallo de la unidad a causa de la apertura de un surco en el revestimiento magnético de un disco. 2. En la parte inferior de la unidad, una placa de circuito impreso, conocida también como placa lógica, recibe comandos del controlador de la unidad, que a su vez es controlado por el sistema operativo. La placa lógica convierte estos comandos en fluctuaciones de tensión que obligan al actuador de las cabezas a mover estas a lo largo de las superficies de los discos. La placa también se asegura de que el eje giratorio que mueve los discos de vueltas a una velocidad constante y de que la placa le indique a las cabezas de la unidad en que momento deben leer y escribir en el disco. En un disco IDE (Electrónica de Unidades Integradas), el controlador de disco forma parte de la placa lógica. 3. Un eje giratorio o rotor conectado a un motor eléctrico hacen que los discos revestidos magnéticamente giren a varios miles de vueltas por minuto. El número de discos y la composición del material magnético que lo s recubre determinan la capacidad de la unidad. Generalmente los discos actuales están recubiertos de una aleación de aproximadamente la trimillonésima parte del grosor de una pulgada. 4. Un actuador de las cabezas empuja y tira del grupode brazos de las cabezas de lectura/escritura a lo largo de las superficies de los platos con suma precisión. Alinea las cabezas con las pistas que forman círculos concéntricos sobre la superficie de los discos. 5. Las cabezas de lectura/escritura unidas a los extremos de los brazos móviles se deslizan a la vez a lo largo de las superficies de los discos giratorios del HD. Las cabezas escriben en los discos los datos procedentes del controlador de disco alineando las partículas magnéticas sobre las superficies de los discos; las cabezas leen los datos mediante la detección de las polaridades de las partículas ya alineadas. 6. Cuando el usuario o su software le indican al sistema operativo que lea o escriba un archivo, el sistema operativo ordena al controlador del HD que mueva las cabezas de lectura y escritura a la tabla de asignación de archivos de la unidad, o FAT en DOS (VFAT en Windows 95). El sistema operativo lee la FAT para determinar en que Cluster del disco comienza un archivo preexistente, o que zonas del disco están disponibles para albergar un nuevo archivo. 7. Un único archivo puede diseminarse entre cientos de Cluster independientes dispersos a lo largo de varios discos. El sistema operativo almacena el comienzo de un archivo en los primeros Cluster que encuentra enumerados como libres en la FAT. Esta mantiene un registro encadenado de los Cluster utilizados por un archivo y cada enlace de la cadena conduce al siguiente Cluster que contiene otra parte mas del archivo. Una vez que los datos de la FAT han pasado de nuevo al sistema operativo a través del sistema electrónico de la unidad y del controlador del HD, el sistema operativo da instrucciones a la unidad para que omita la operación de las cabezas de lectura/escritura a lo largo de la superficie de los discos, leyendo o escribiendo los Cluster sobre los discos que giran después de las cabezas. Después de escribir un nuevo archivo en el disco, el sistema operativo vuelve a enviar las cabezas de lectura/escritura a la FAT, donde elabora una lista de todos los Cluster del archivo.



PLATO:

Cada uno de los discos que hay dentro del disco duro.Son discos (de aluminio o cristal) concéntricos y que giran todos a la vez




SECTOR:

Cada una de las divisiones de una pista. El tamaño del sector es fijo, siendo el estándar actual 512 bytes. Antiguamente el número de sectores por pista era fijo, lo cual desaprovechaba el espacio significativamente, ya que en las pistas exteriores pueden almacenarse más sectores que en las interiores. Así, apareció la tecnología ZBR (grabación de bits por zonas) que aumenta el número de sectores en las pistas exteriores, y usa más eficientemente el disco duro.

El primer sistema de direccionamiento que se usó fue el CHS(cilindro-cabeza-sector), ya que con estos tres valores se puede situar un dato cualquiera del disco. Más adelante se creó otro sistema más sencillo: LBA (direccionamiento lógico de bloques), que consiste en dividir el disco entero en sectoresy asignar a cada uno un único número; éste es el sistema usado actualmente.



CILINDRO:

Cada plato tiene pistas correspondientes en cada una de sus caras . Dado que en el disco duro hay mas de un plato , cada uno de estos tienen pistas que se alinean con las pistas del otro o los otros platos . A las pistas alineadas se les llama cilindros . Casi todas las variaciones en la capacidad de los discos rígidos se deben al numero de platos . mientras que el numero de cilindros solo representa diferencias menores.





PISTAS:

Los discos duros cuentan con varios discos rígidos recubiertos de oxido de hierro . A cada disco se le llama plato. Cada plato tiene dos superficies , al igual que un disco flexible . En el interior del disco duro hay dos platos (o mas según su capacidad) los datos se almacenan en esas superficies dentro de pistas y sectores.

El numero de sectores por cara depende del tipo de la grabación realizada por las tarjetas controladoras , pero es mayor de 9 . Los discos duros XT y AT estándar tiene 17 sectores por pista . Cada sector almacena 512 caracteres ( esto se cumple en todos los sectores).




CABEZA LECTORA:

Existen diferentes tipos de cabeza de lectura/ escritura. Entre las primeras, se cuentan a la cabeza monolítica de ferrita y a la cabeza construida con un block, también de ferrita. Un avance posterior, se dio con el uso de cabezas compuestas, las cuales se fabrican con una mezcla de un material no magnético al que se le agrega una pequeña porción de ferrita.

Las cabezas son el componente mas costoso de un disco duro, y sus características ejercen gran impacto en el diseño y rendimiento del disco duro. No obstante su alto costo, mantienen un diseño básico y un objetivo relativamente simple:
una cabeza es una pieza de material magnético, cuya forma es parecida a una letra "C" con una pequeña abertura (gap); una bobina de alambre se enrolla en este núcleo para construir un electromagneto; de hecho, su estructuraes básicamente la misma que la de las cabezas empleadas en las grabadoras de audio convencionales.
Para la escritura en el disco, la corriente que circula por la bobina crea un campo magnético a través del gap, el cual magnetiza a la cubierta del disco bajo la cabeza. Para leer desde el disco, la cabeza sensa un pulso de corriente electrónica que corre por la bobina cuando la abertura pasa por arriba de una reversión de flujo en el disco.



CLUSTER:

Un clúster es la unidad de almacenamiento en un disco (ZIP, rígido o flexible) con una determinada cantidad fija de bytes. Un disco está dividido en miles de clústeres de igual tamaño y los archivos son repartidos y almacenados en distintos clústeres. El tamaño se determina en el formateo del disco y suele ser de 512 bytes, pero la cifra puede ascender a 4.096 bytes.

Cuando se almacena en disco un archivo más grande que un clúster, este se subdivide en distintos clústeres.

BRAZO:

se trata de una palanca metálica en cuyo extremo se encuentran las cabezas magnéticas, sostenidas con un resorte que las impulsa fuertemente contra la superficie de los platos. Todas las cabezas están fijas en el brazo del actuador, por lo que si una de ellas se desplaza, digamos al track 250, todas las demás cabezas efectúan exactamente el mismo movimiento.

lunes, 19 de abril de 2010

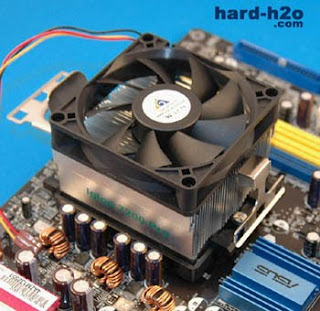

DISIPADOR DE CALOR




Un disipador es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier elemento.
Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente.

DISEÑO
Un disipador extrae el calor del componente que refrigera y lo evacúa al exterior, normalmente al aire. Para ello se necesita una buene conducción de calor a través del mismo, por lo que se suelen fabricar de aluminio por su ligereza, pero también de cobre, mejor conductor del calor, pero más pesado.
En el caso habitual, el disipador está en íntimo contacto con el dispositivo que refrigera, empleando grasa de silicona o láminas termoconductoras para asegurar una baja resistencia térmica entre el componente y el disipador. Para evacuar el calor al ambiente, se aumenta la superficie del disipador mediante aletas o varillas, cuyo diseño varía dependiendo de si existe circulación forzada del aire o sólo convección natural.
El acabado suele ser negro para mejorar la radiación, pero muchas veces se deja el metal expuesto y únicamente se protege de la corrosión. El acabado no debe aumentar la resistencia térmica.





MONTAJE

La elección del disipador depende del encapsulado del componente y de la potencia que se debe disipar.
Normalmente existen dos métodos para fijar el disipador:
Mediante tornillos. Pueden ser parte de la cápsula del dispositivo (TO-60, TO-94, TO-103, etc) o bien éste presenta orificios pasantes o roscados, donde se insertan los tornillos.
Mediante clips elásticos. Este método es más rápido que el anterior y, normalmente, puede sustituir la fijación mediante tornillos.
También es bastante corriente pegar el disipador al chip con algún epoxi termoconductor



PRECAUCIÓN
Debe vigilarse el par que se aplica a los tornillos pues apretando mucho se pueden producir tensiones, tanto en el disipador, curvando su superficie y separándolo del dispositivo, como en el propio dispositivo que, además de separarlo del disipador es cáusa de la aparición grietas en el chip conduciendo a fallos.
